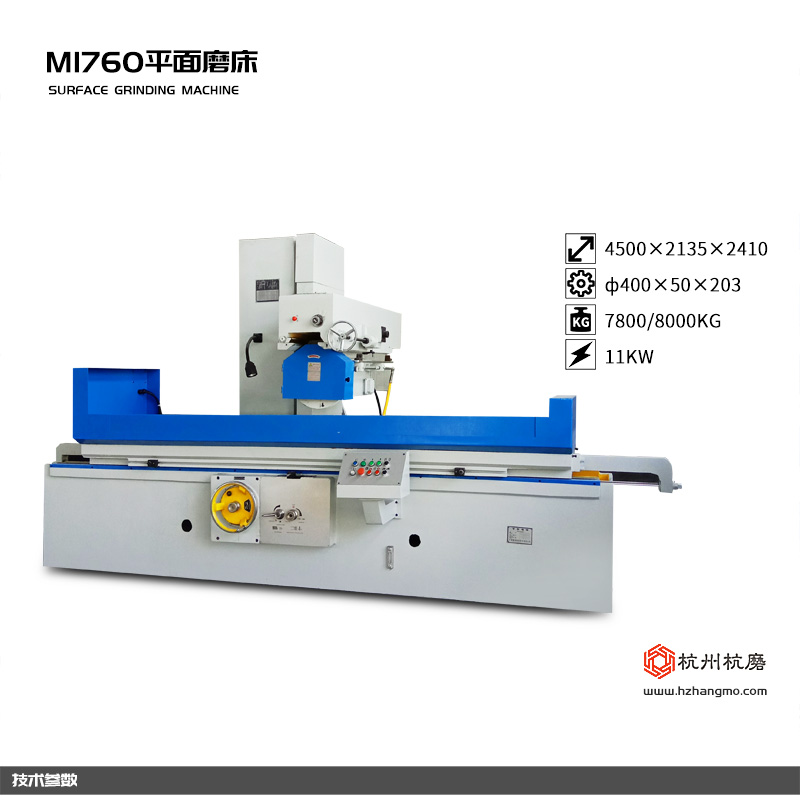

M1760平面磨床_杭州杭磨一机精密机床制造有限公司

主要技术规格		单位	M7160×16	M7160×20
工作台	工作台面尺寸 (宽×长)	mm	600×1600	600×2000
	磨削工件的尺寸 (宽×长×高)	mm	600×1600×500	600×2000×500
	工作台纵向移动量 (液动)	mm	200-1700	200-2100
	工作台速度 (无级调速)	m/min	44280	3—25
	工作台T形槽槽数	mm	3	3
	宽度		22	22
	容许工件重量 (含电磁吸盘)	kg	1000	1500

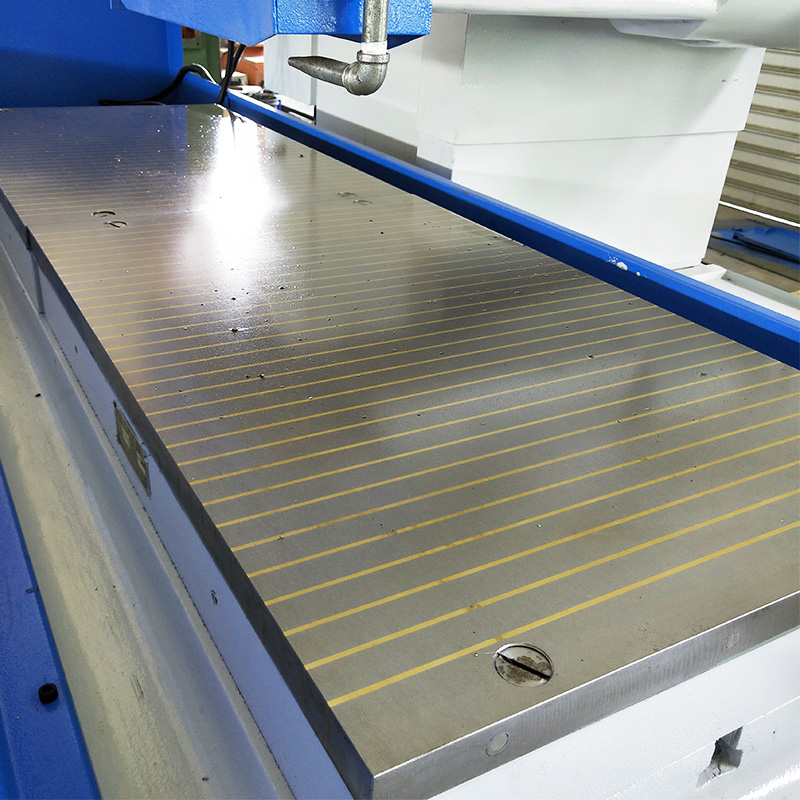

	电磁吸盘尺寸 (宽×长)	mm	600×800	600×l000
磨头	砂轮中心至台面距离	mm	200—700	200—700
	磨头移动量	mm	600	600
	横向 (手动及液动)	mm	500	500
	垂直 (手动及液动)
	垂直进给手轮刻度值	mm	0.01	0.01
	液压泵流量	m/min	96	150
	磨头横向进给 (无级调速)	m/min	0.8—3	0.8—3
	连续	mm	3—30	44285
	断续

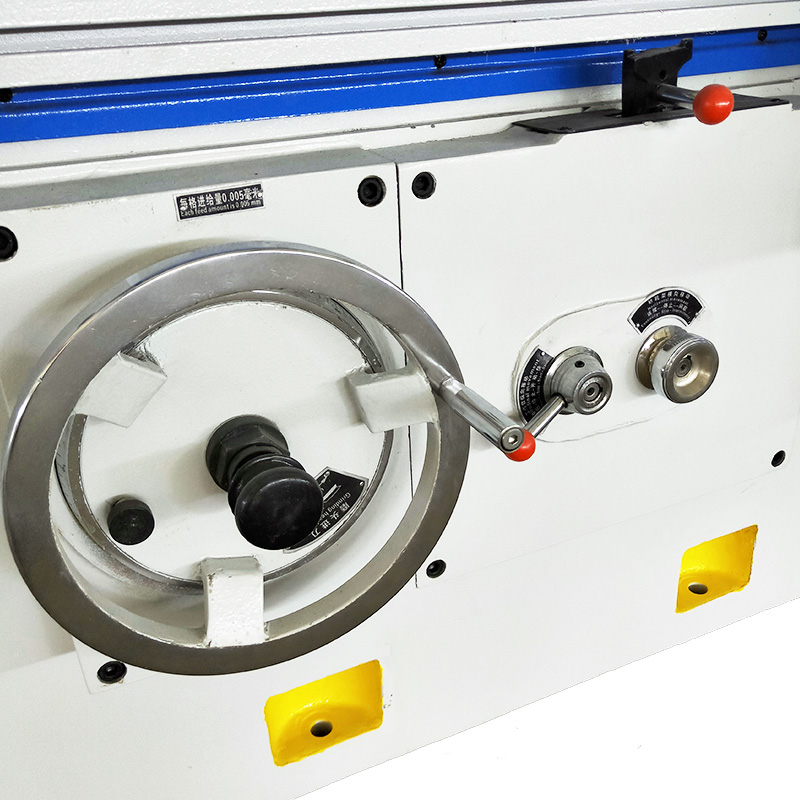

	手轮每转磨头进给量	mm	8.25	8.25
	横向	mm	0.5	0.5
	垂直
	砂轮尺寸 (外径×宽度×内径)	mm	ф400×50×ф203	ф400×50×ф203
	磨头快速升降速度	mm/min	310	310
电机功率	电气设备总容量	KVA	17	21
	磨头电动机功率	KW	9	9
	转速	r/min	1440	1440
	液压泵电动机功率	KW	4	7.5
	转速	r/min	960	960
工作精度	加工表面对基面的平行度	mm	0.208333426	0.208333426
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	mm	4500×2135×2410	4900×2135×2410
	包装箱外形尺寸 (长×宽×高)	cm	421×250×278	421×250×278
	净重	kg	约7800	约8000
